In der “Hall Sportif”, einer Sport- und Mehrzweckhalle in La Bruyère/Belgien, steht die Heizungsanlage mit der Hoval Wärmepumpe Belaria fit und dem Hoval Gas-Brennwertkessel UltraGas 2 zuverlässig im Einsatz.
- Schule & Sportstätte
- Neubau
- Wärmepumpe
Die Wärmepumpe Belaria fit (53) ist im Außenbereich der “Hall Sportif de la Bruyère” installiert.
Eine Luft/Wasser-Wärmepumpe in Kombination mit einem Gas-Brennwertkessel bilden das perfekte Duo für ein ausgezeichnetes Wohlfühlklima.
Eine Sporthalle als Referenzobjekt: Zusammen mit dem belgischen Partner EDERGEN (www.edergen.be) hat Hoval in Emines, einem Ortsteil der Gemeinde La Bruyère, in einer topmodernen Sportstätte eine nachhaltige und klimafreundliche Heizungsanlage inklusive Warmwasserbereitung realisiert. Die Wärmeerzeugung in der Sport- und Mehrzweckhalle besticht durch ein raffiniertes Hybridsystem. Auch architektonisch betrachtet punktet das neue Gebäude - nämlich durch die drei kompakt ineinander geschobenen Kuben.
Die beheizte Gebäudefläche der „Hall Sportif de la Bruyère“ erstreckt sich auf insgesamt 2136 m2. Die Wärmeabgabe erfolgt über wassergeführte Lufterhitzer und Radiatoren. Neben der Beheizung der Sporthalle ist auch die Warmwasserbereitung für insgesamt 22 Duschen ein wichtiger Bestandteil der Heizungsanlage. Die Auslegungstemperatur des Wärmeverteilungssystems beträgt 60° C. Die zu Grunde gelegte minimale Außentemperatur am Standort von -9° C ergibt eine errechnete Heizlast der Sport- und Mehrzweckhalle von 99 kW.
Die Luft/Wasser-Wärmepumpe Belaria fit und Gas-Brennwertkessel UltraGas 2 sorgen für eine effiziente Heiz- und Warmwasseranlage
Die Belaria fit (53) ist ein leistungsstarker Partner für Mehrfamilienhäuser oder größere Gebäudekomplexe bis hin zu Sport- und Mehrzweckhallen.
Belaria fit: Leistungsstark und nachhaltig
Während die Wärmepumpe im Außenbereich angebracht ist, befindet sich der UltraGas 2 mit EnerVal und CombiVal ER in Innenbereich der Sportstätte.
Modulierender Gas-Brennwertkessel Hoval UltraGas 2 mit Propan als Brennstoff
Der Gas-Brennwertkessel UltraGas 2 unterstützt die leistungsstarke und energieeffiziente Wärmepumpe Belaria fit (53)

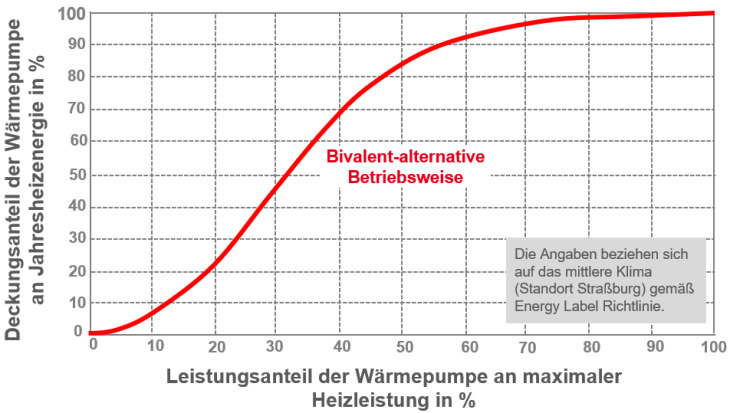

80 Prozent Deckung des Jahresenergieverbauchs über Wärmepumpe Belaria fit
Hydraulisches Diagramm der “Hall Sportif”
Beispiel: Die Solltemperatur in der Halle wird durch Belaria fit erreicht:
CombiVal ER direkt versorgt werden.
Beispiel: Die Solltemperatur in der Halle wird nicht erreicht:
Intelligente Hybridlösung für den Bivalenzanteil

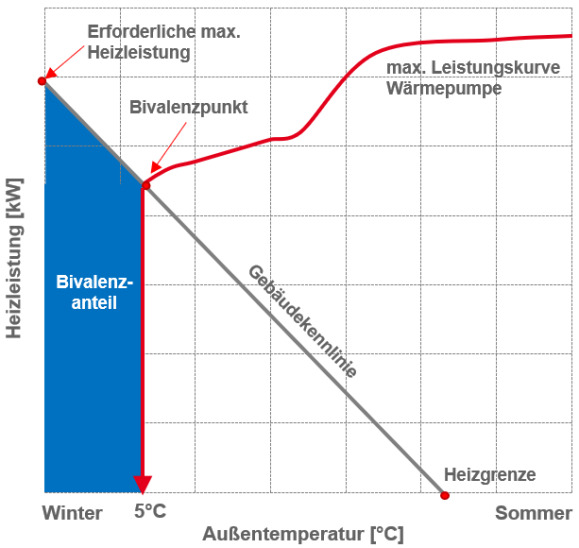

Der Bivalenzanteil (blau eingefärbte Fläche im Bild unten) stellt den Bereich dar, in dem der zweite Wärmeerzeuger die benötigte Heizlast des Gebäudes decken muss. Im Bivalenzpunkt, der sich immer auf eine Außentemperatur bezieht, wird der zweite Wärmeerzeuger UltraGas 2 hinzugeschaltet.
Ein wesentlicher Vorteil einer Hybridlösung ist, dass die Leistung der Wärmepumpe kleiner gewählt werden kann. Dadurch werden nicht nur Investitionskosten, sondern natürlich auch die Betriebskosten im Vergleich zu einer monovalenten Wärmepumpenanlage gesenkt. Bei Temperaturen über dem Bivalenzpunkt wird die Sporthalle über das ganze Jahr mit erneuerbarer Energie versorgt. Mit den steigenden Außentemperaturen steigt gleichzeitig auch der Wirkungsgrad der Wärmepumpe. Bei dieser Hybridlösung mit einer kleiner ausgelegten Wärmepumpenleistung wird unerwünschtes Takten im Hochsommer zusätzlich vermieden.
Ein weiterer Vorteil ist, dass durch die zwei Wärmeerzeuger die Anlagenbetriebssicherheit steigt. Bei Ausfall eines Wärmeerzeugers kann die Wärmeversorgung der Sporthalle gewährleistet werden.
Der Bivalenzanteil links mit Gebäudekennlinie in Bezug auf die Leistung der Wärmepumpe durch die Außentemperatur.
Die Features der Wärmepumpe der Belaria fit
Das perfekt aufeinander abgestimmte Hybridsystem, realisiert durch Luft/Wasser-Wärmepumpe Belaria fit (53) in Kombination mit einem Gas-Brennwertkessel UltraGas 2 (125) sowie einem EnverVal (500) Pufferspeicher und einem CombiVal ER (500), ist nicht nur eine leistungsstarke, sondern auch nachhaltige Installationslösung für die Sport- und Mehrzweckhalle in La Bruyère.
Die reversible Wärmepumpe Hoval Belaria fit ist zudem in zwei Leistungsgrößen erhältlich und kann in vielen Projekten, in denen Kälte oder Wärme eine Rolle spielen, eingesetzt werden. Die Belaria fit verwendet in ihrem Kältekreislauf das Kältemittel R32.
Als Einzelgerät hat die Belaria fit eine Heizleistung bis zu 85 kW bei einer Außentemperatur von 2°C. In Kaskade ist es möglich bis zu 16 Geräte gleichzeitig einzusetzen. Dies entspricht einer Leistung von 1360 kW. Die Belaria fit eignet sich als energieeffiziente und klimafreundliche Heiz- und Kühllösung für Mehrfamilienhäuser aber auch für größere Gebäudekomplexe bis hin zu Sport- oder Mehrzweckhallen.
